Ce sujet de TP reprend très largement le premier chapitre du livre “Conception objet en Java avec BlueJ” de David Barnes et Michael Kölling (Editeur Pearson Education).
Faites une copie du répertoire /usr/local/bluej/examples/shapes (et de son contenu) dans votre répertoire
personnel (par exemple dans votre répertoire Documents) à l’aide la commande :
cp -R /usr/local/bluej/examples/shapes Documents
puis placez vous dans le répertoire nouvellement créé et nommé shapesà l’aide de la commande cd
Documents/shapes.
Lancez BlueJ à l’aide de la commande :
/usr/local/bluej/bluej

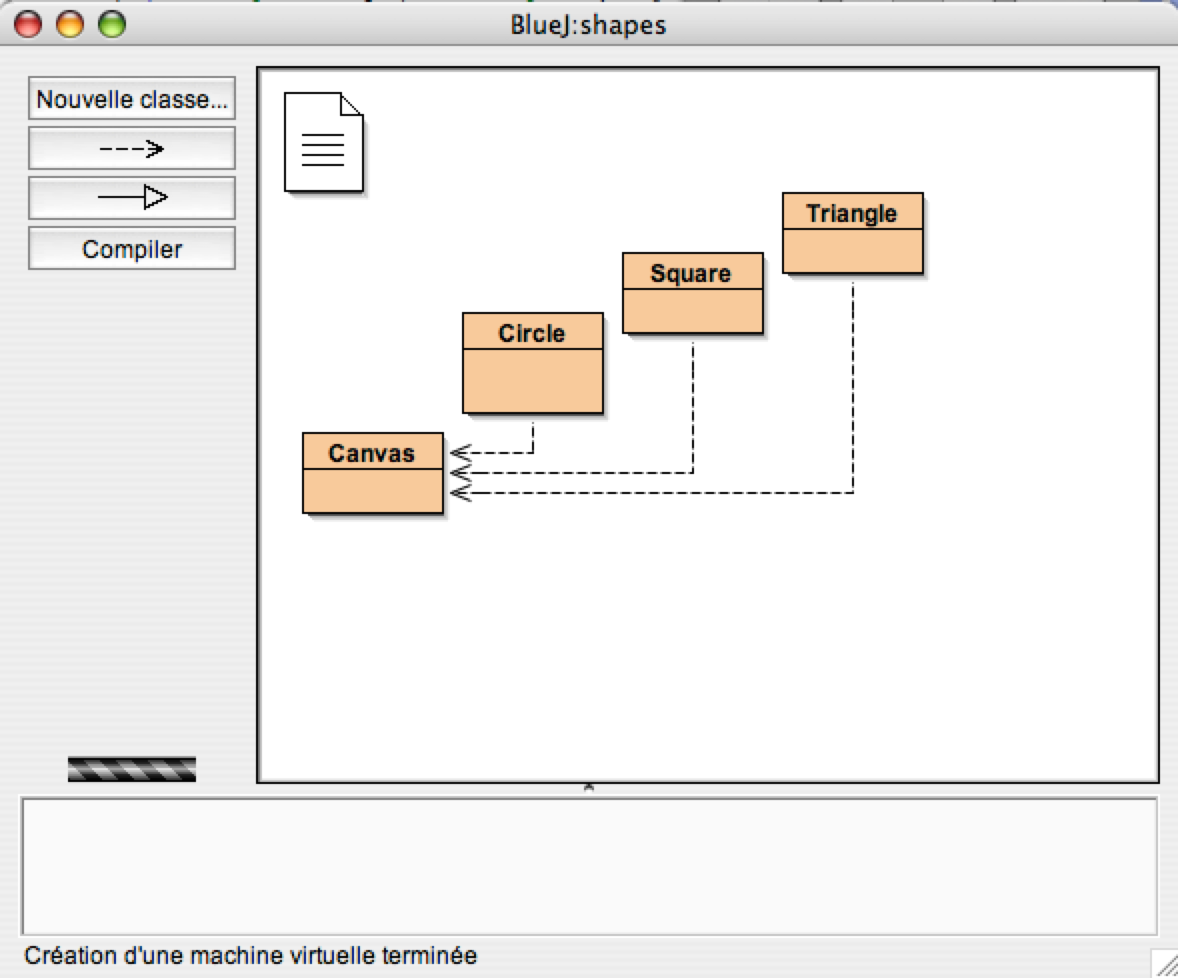

et ouvrez l’exemple shapes que vous venez de récupérer. La fenêtre de la figure 1 apparait.
La fenêtre contient un diagramme. Chacun des rectangles colorés représente une classe du projet : Circle, Square, Triangle et Canvas.
Cliquez du bouton droit sur la classe Circle. Dans le menu déroulant qui s’affiche, choisissez :
Pour attribuer à l’instance le nom qui s’inscrit par défaut, cliquez su OK. Un reactangle rouge apparait au bas de l’écran, il est intitulé “circle_1” (cf. figure 2).
Vous venez de créer votre premier objet. L’icône rectangulaire de la figure 1, intitulée “Circle”, représente la classe Circle ; circle_1 représente un objet créé à partir de cette classe. La zone située au bas de l’écran et contenant l’objet s’intitule le bureau des objets (ou “object bench” en anglais).

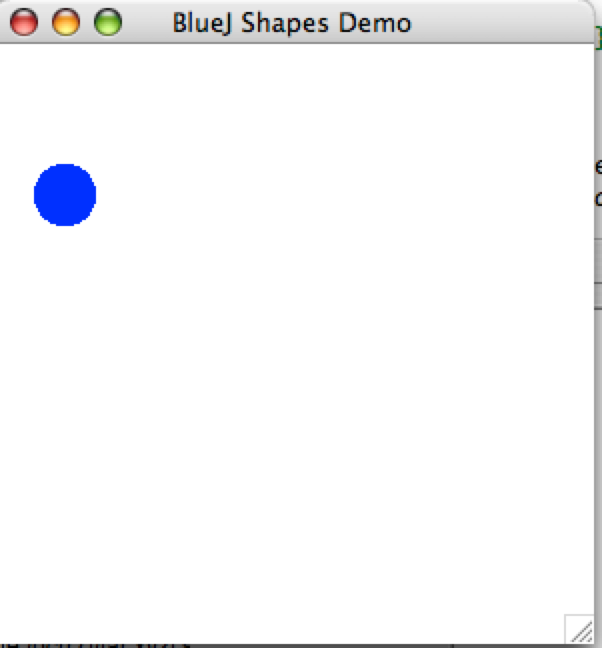

Cliquez du bouton droit sur l’un des objets cercle (et non sur la classe !). Un menu contextuel s’affiche, contenant diverses options. Choisissez makeVisible pour dessiner une représentation de ce cercle dans une nouvelle fenêtre (cf. figure 3).
Le menu du cercle contient plusieurs autres opérations. Vous pouvez tester moveRight et moveDownà plusieurs reprises pour rapprocher le cercle du centre de la fenêtre. Essayez également makeInvisible et makeVisible pour masquer et afficher le cercle.
Les choix du menu du cercle permettent de manipuler celui-ci. En langage Java, on les désigne sous le nom de méthodes. On dit communément que l’on appelle ou que l’on invoque ces méthodes.

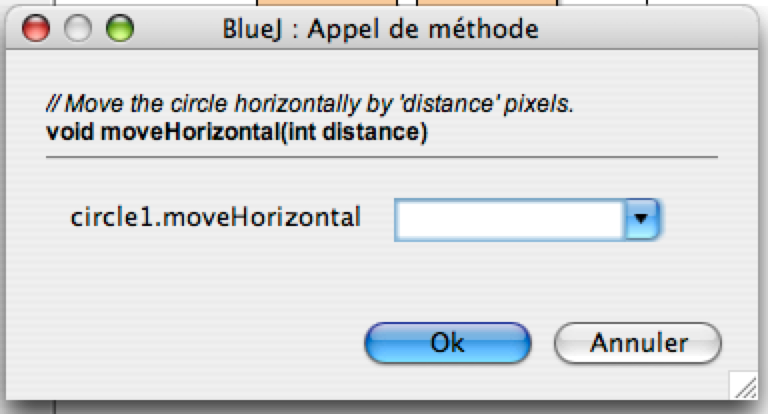

Invoquez maintenant la méthode moveHorizontal. Une boîte de dialogue vous demande de saisir certaines informations (cf. figure 4). Tapez 50 et cliquez sur OK. Le cercle se déplacera de 50 pixels sur la droite.
Une fois la classe créée, vous pouvez construire autant d’objets (ou d’instances) de cette classe que vous le souhaitez. A partir de la classe Circle vous pouvez créez de nombreux cercles. Idem avec les carrés à partir de la classe Square.
Chacun de ces objets possède sa propre position, sa couleur, sa taille. Pour modifier l’attribut d’un objet (comme sa taille), appelez une méthode sur cet objet. Cela affectera l’objet concerné et non les autres.
L’ensemble des valeurs de tous les attributs qui définissent un objet (comme la position x, la position y, la couleur, le diamètre et l’état de visibilité d’un cercle) est également appelé l’état d’un objet.

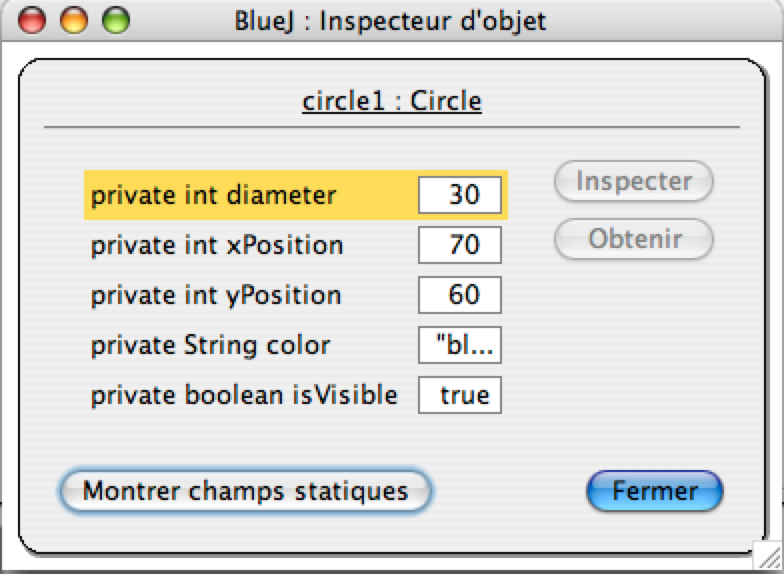

Dans BlueJ, pour connaître l’état d’un objet, sélectionnez la fonction “Inspecter” le menu déroulant de cet objet. Lorsqu’on inspecte un objet, une fenêtre semblable à celle présentée à la figure 5 s’affiche. C’est ce que l’on appelle l’inspecteur d’objet.
En étudiant les différents objets, on remarque que les objets d’une même classe disposent tous des mêmes champs. En fait le nombre, le type et les noms des champs sont identiques, mais la valeur effective d’un champ donné peut différer pour chaque objet. Au contraire, les objets de classes différentes peuvent avoir des champs différents. Un cercle, par exemple, dispose d’un champ “diamètre” (i.e. diameter) tandis qu’un triangle possède des champs de largeur (width) et de hauteur (height).
En fait, les types et les noms des champs se définissent dans une classe, et non dans un objet. Ainsi, la classe Circle impose que chaque objet cercle (i.e. chaque instance de la classe Circle) dispose de cinq champs intitulés diameter, xPosition, yPosition, color et isVisible. Elle sous-entend également les types de ces champs. En effet, les trois premiers sont du type int, tandis que la couleur est du type String et que la balise isVisible est du type boolean.
Lorsqu’on crée un objet d’une classe Circle, il contient automatiquement ces champs. Leurs valeurs sont alors stockées dans l’objet. Ainsi, chaque cercle disposera d’une couleur différente pour chacun (cf. figure 6).
La situation est identique pour les méthodes. Elles sont définies dans la classe de l’objet. En conséquence, tous les objets d’une classe donnée disposent des mêmes méthodes. Toutefois, les méthodes sont invoquées sur les objets. Cela permet de connaître avec certitude l’objet modifié par un appel à la méthode moveRight.
